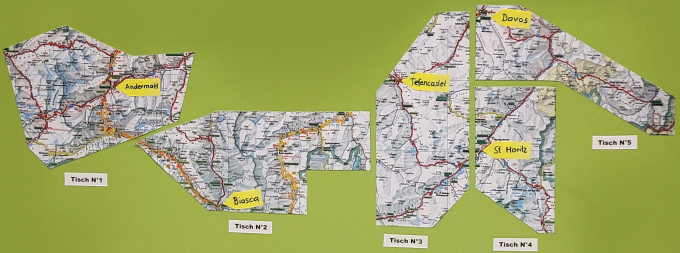

Das grosse Relief - ein Schweizweit einzigartiges Projektauf fünf Tischen verteilt , total 18. Pässe

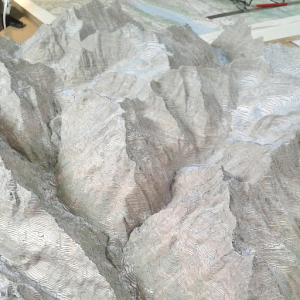

Tisch N°1 ist mit 7 Pässen fertiggestellt (2020) >hier anschauen Tisch N°2 ist in Vorbereitung (es dürfte ca. Ende 2022 fertig gestellt sein) Das riesige Projekt ist eine grosse Herausforderung und mit viel Herzblut und Liebe verbunden, Es macht immer noch viel Spass. |
|
Technische Daten: Massstab: 1: 25’000 Sperrholz: 0.8mm Überhöhungen: keine Der Tisch besteht aus Chromstahl mit einer Holzplatte, die Tischbeine kann man für den Transport abschrauben. Jedes der 5 Reliefs hat ein Gewicht von ca. 80kg inklusive dem Tisch. |
|
![]() |
Das Bild links in gross: 7 Pässe 2000px.png |
![]() |
Massstab: 1: 25’000
Masse: 200 cm x 150 cm Aequidistanz: 20 Meter |
![]() |
![]() |
|
|
Hier sehen Sie am Beispiel von Davos wie ein Relief entsteht: |
|
![]() |
|
|

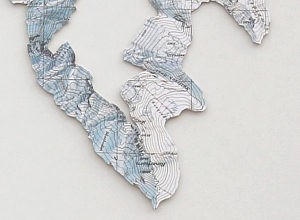

Massstab 1:22 000 Masse: 116 x 100 cm (sechseckig!) Aequidistanz: 20 Meter Jeweils 12 Höhenlinien auf der Karte bilden eine Ebene des Reliefs. Das ergibt vor allem im Hochgebirge extrem komplexe und fragile Formen. |
|
Anschliessend werden mehrere Ebenen übereinander geklebt... |
![]() |

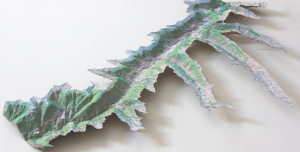

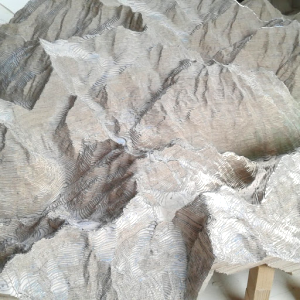

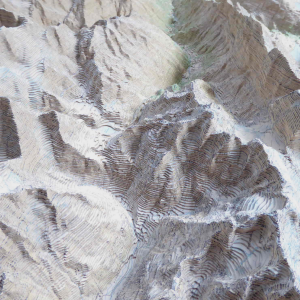

...so entsteht Schicht um Schicht ein neues Relief. |
![]() |
Die neuen Reliefs werden auf kleinen Stützen stehen. So kann der innere Aufbau auch von unten gezeigt werden und eine Beleuchtung von unten ist möglich und verleiht den Reliefs noch mehr Tiefe. |
![]() |
Adriano Martino bei der Arbeit an seinem Relief. |
|
Auch Oliver Michel hat bei mir ein Relief angefertigt |
